ZX.WYQ-80型气泡水位计适用于需要连续精确测量水位的环境，因不需要建水位井，对水
文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，气泡式水位
计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等
特点。
ZX.WYQ-80型水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字
式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应
器件而发明的数字式充油芯体。由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点
压力测量的同时对测点温度也进行测量，压力测量具有很高的精度一般为0.05%，相对较其他
传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。
1.1. 基本工作原理
气泡式水位计内部的气泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在
气室里，气泡均匀地冒出来进入水中。
气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下：
P=ρgh 那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在
一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡式水
位计测量液位的基本原理。
ZX.WYQ-80型
1.2. 产品特点
? 超低功耗静态电流≤15mA
? 宽电压设计：8VDC～18VDC，正常12VDC，具有反接保护、过压过流保护和雷击浪涌吸
收能力；
? 宽量程 0～10m，0～20m，0～40m，0～80m可选
? 多通讯方式数字：485（MODBUS），模拟：4～20mA
? 多工作模式: 定时采集，定量采集
? 支持实时采集按键，短按实时采集，长按校准传感器
? 支持按键配置传感器参数，可现场配置波特率、地址、采集参数等信息。
? 支持大屏液晶显示设备水位信息、状态、配置参数等。
? 内嵌时钟模块
? 工作状态指示
? 64Mb固态存储循环记录15万条数据
? 多参数可设置水密度，测量间隔，触发间隔，设备时间，通讯地址（数字）
? 安装及使用简单。

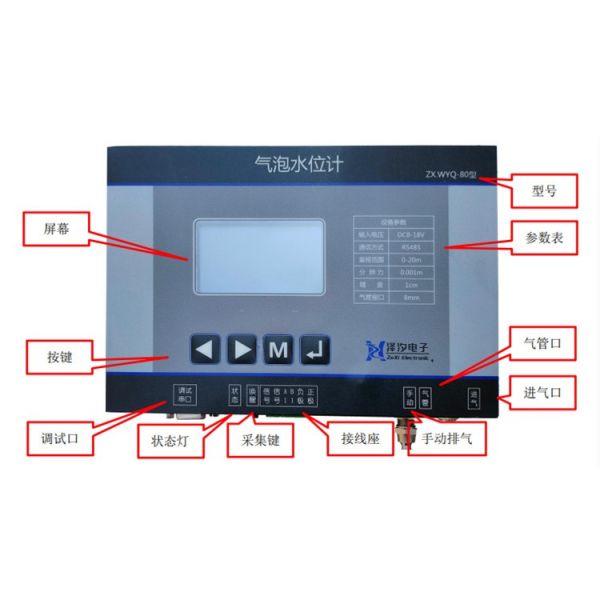

1.3. 接口定义
按键
屏幕
调试口 状态灯 采集键 接线座 手动排气
进气口
气管口
参数表
1.4. 按键配置
1.4.1 进入配置模式
设备在工作时，有效键只有“ ”，“ ”键，可以切换显示界面，同时按“ ”及“ ”进入配
置模式。
1.4.2 参数配置
配置模式下，“ M ” 键用来切换不同的类型配置参数，“ ”键用来修改选中该配置位的参数
，“ ”用来切换配置位。“ ”键是配置完成的确认键，如果不按该键，参数不会写入设备之
中。
确认完之后同时按住“ ”和“menu”键可以退出配置模式。
1.4.3 重启设备
同时按住“ M ” 键和“ ”可以强制重启控制器。
二、技术参数
项目 参数
供电电压： 12VDC
量程 0～10m,0～20m,0～40m,0～80m(量程可选)
测量间隔 5min - 24 h
分辨率： 1mm/0.1mBar
测量精度： ±0.05%（0～10m量程）
操作温度： -20℃～+60℃
相对湿度： 10%～95%RH
存储温度： -35℃～+85℃
应用场所：
地下水、江河、湖泊、潮汐、水库等水位监测；
汛期城市洪水或内涝监测，如低洼地、排水口监测等；
辅助水处理作业，如城市供水、排污监测等。
